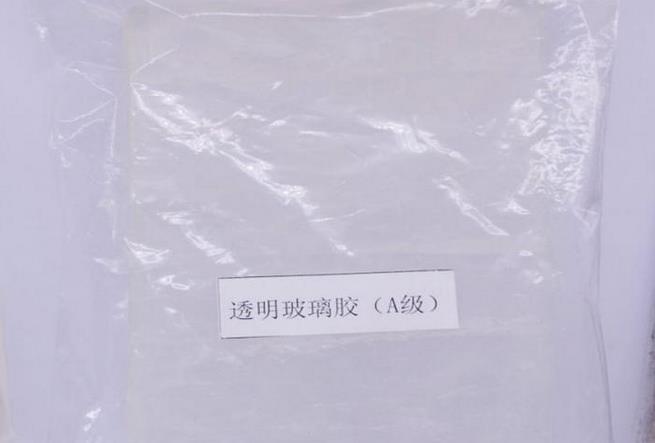

纯透明橡胶（玻璃胶）
特性：
1.透明度高
2.能与NR、BR、SBR、NBR系列胶公硫化
物质参数：
配方特性 | 高透明胶 |
硬度（A。）Hardness | 65±3 |
耐磨值DIN | 100-120 |
比重g/cm3 | 1.07±0.02 |
建议加入玻璃胶药粉 | 3-4g/kg |
另加DCP架桥剂 | 1-2g/kg |
试片加硫时间（160℃） | 5分钟 |
技术要点：
1.S-303玻璃胶必须加入专业药粉，用量按提供参考量，亦可由贵公司试硫速快、慢自行增减调整，但用量不能太大，否则易生产碎化。做贴合大底时，可并用架桥剂DCP来调整贴合性，但要注意碎化（建议用量1-2g/kg）
2.架桥剂要加入均匀，否则影响透明度、产生排气不良、白点等现象
3.胶料储存应防潮、防水、避免阳光照射
4.S-303玻璃胶，禁止与其硫磺加硫之普通料想混，机台要清洗干净，是分开使用机台。
5.硫化之玻璃胶因温度很高，严禁叠放，并即刻散热，以避免造成色差（也不可同硫磺交联的大底叠放，因移色会产生黄斑现象）
6.出货每包均附药粉，可全量使用也可减量使用，但要自行调整。药粉中成分易挥发，注意密封保存。
7.做染色成品，建议使用高等级耐黄变颜料染色，普通级颜不耐热、易褪色。
8.粉不宜高温久存，应放置阴凉干燥通风处
9.加促作业时，玻璃胶包辊后加入桥剂药粉，打三角包使其分散均匀，并需薄通二次，机台温度不宜超过90℃
10.玻璃胶鞋底应放置阴凉、干燥、通风处。避免阳光照射或因高温而加快老化变黄现象
